 Werkzeughalter für CNC - Drehmaschinen :  VDI - Halter DIN 69880

Mit diesen VDI-Haltern bieten wir Ihnen ein Produkt höchster Qualität an, gefertigt nach dem neuesten
Stand der Technik
.

a_Taste_2
a_Taste_3
a_Taste_4
a_Taste_5

Datenschutzerklärung

Taste-Links
a_Taste_14

Telefon :
04532-400371

Fax :
04532-400386

Unsere Angebote
gelten für Industrie,
Handel und Gewerbe
und verstehen sich
daher zzgl. 19%MwSt.

Versandkosten

auto24
new07
806 807
808

   Ein Qualitätsprodukt zum Dauer - Absolut - Tiefpreis

  Einsatzbeispiele der unterschiedlichen VDI-Halter :

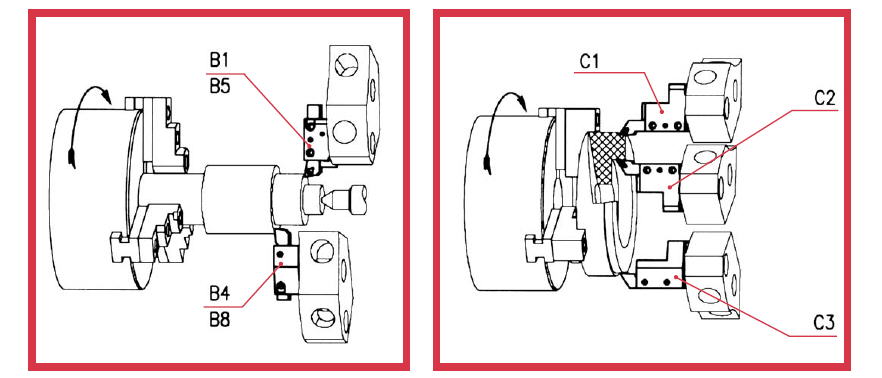

                     Anwendung von VDI-Haltern mit ...RECHTSLAUF.... des Drehfutters

VDI_Anw02

                     Anwendung von VDI-Haltern mit .....LINKSLAUF...... des Drehfutters

VDI_Anw01

 ( Mit dem Klick aufs Feld direkt zum gesuchten Halter )

Aktualisiert :   15.12.2019

  Form A1

   Form A2

  Form B1

   Form B2

   Form B3

   Form B4

   Form B5

   Form B6

   Form B7

   Form B8

  Form C1

  Form C2

  Form C3

  Form C4

  Form D1

  Form E1

  Form E2

  Form E3

  Form E4

Gewindeschneid-Schnellwechselfutter GWF

CNC-Kurzbohrfutter   PBF

Werkzeughalter Form A1 , vorgearbeitet , rechteckig

  Form E4

A1-Halter03
A1-Halter03

Best.-Code

     d 1

         a

       b

         h

         €

A1-1644

     16

         78

     44

         44

       36,90

A1-2065

     20

       100

     65

         60

       40,90

A1-3085

     30

       130

     85

       76

       68,80

A1-40100

     40

       151

   100

       96

       84,90

Werkzeughalter Form A2 , vorgearbeitet , zylindrisch

zurück zur Auswahl >

A2-Halter02
A2-Halter02

Best.-Code

     d 1

         b

       d 2

         €

A2-1660

     16

         60

     40

       23,10

A2-2070

     20

         70

     50

       2290

A2-30100

     30

       100

     68

       26,80

A2-30240

     30

       240

     68

       36,90

A2-40120

     40

       120

     83

       32,60

A2-40320

     40

       320

     83

       51,30

Werkzeughalter B1  - rechts - kurz , Vierkant-Queraufnahme

zurück zur Auswahl >

B1-Halter
B1-Halter

01.04.14

Produktgruppe

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

+ 19% MwSt

VDI-Halter

B1-161224

     16

   12

         10

     24

       42

       38,50

VDI-Halter

B1-201630

     20

   16

         12

     30

       55

       41,90

VDI-Halter

B1-302040

     30

   20

         16

     40

       70

       43,45

VDI-Halter

B1-402544

     40

   25

         20

     44

       85

       46,30

VDI-Halter

B1-503255

     50

   32



     55



       61,50

zurück zur Auswahl >

Werkzeughalter Form B2 -links  - kurz , Vierkant-Queraufnahme

B2-Halter
B2-Halter

01.04.14

Produktgruppe

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

+ 19% MwSt

VDI-Halter

B2-161224

     16

   12

         10

     24

       42

       38,50

VDI-Halter

B2-201630

     20

   16

         12

     30

       55

       41,90

VDI-Halter

B2-302040

     30

   20

         16

     40

       70

       43,45

VDI-Halter

B2-402544

     40

   25

         20

     44

       85

       46,30

VDI-Halter

B2-503255

     50

   32



     55



       61,50

zurück zur Auswahl >

Werkzeughalter Form B3 - rechts -kurz ,  Vierkant-Queraufnahme Überkopf

B3-Halter02
B3-Halter

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

B3-161224

     16

   12

         10

     24

       42

       38,50

B3-201630

     20

   16

         12

     30

       55

       41,90

B3-302040

     30

   20

         16

     40

       70

       43,45

B3-402544

     40

   25

         20

     44

       85

       46,30

B3-503255

     50

   32

         25

     55

     100

       61,50

zurück zur Auswahl >

Werkzeughalter Form B4 - links - kurz ,  Vierkant-Queraufnahme  Überkopf

B4-Halter
B4-Halter

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

B4-161224

     16

   12

         10

     24

       42

       38,50

B4-201630

     20

   16

         12

     30

       55

       41,90

B4-302040

     30

   20

         16

     40

       70

       43,45

B4-402544

     40

   25

         20

     44

       85

       46,30

zurück zur Auswahl >

Werkzeughalter Form B5 - rechts - lang   Vierkant-Queraufnahme

B5-Halter
B5-Halter

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

B5-161224

     16

   12

         10

     24

       58

       49,50

B5-201630

     20

   16

         12

     30

       75

       47,90

B5-302040

     30

   20

         16

     40

       100

       59,10

B5-402544

     40

   25

         20

     44

     118

       63,90

zurück zur Auswahl >

Werkzeughalter Form B6 - links , lang   , Vierkant-Queraufnahme

B6-Halter
B6-Halter

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

B6-161224

     16

   12

         10

     24

       58

       49,50

B6-201630

     20

   16

         12

     30

       75

       47,90

B6-302040

     30

   20

         16

     40

       100

       59,10

B6-402544

     40

   25

         20

     44

     118

       63,90

Werkzeughalter Form B7 - rechts  -lang Vierkant-Queraufnahme  Überkopf

zurück zur Auswahl >

B7-Halter
B7-Halter

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

B7-161224

     16

   12

         10

     24

       58

       49,50

B7-201630

     20

   16

         12

     30

       75

       47,90

B7-302040

     30

   20

         16

     40

       100

       59,10

B7-402544

     40

   25

         20

     44

     118

       63,90

Werkzeughalter   Form B8 - links -lang ,  Vierkant-Queraufnahme   Überkopf

B8-Halter B8-Halter

zurück zur Auswahl >

Best.-Code

     d 1

     h1

         h2

       a

         b

         €

B8-161224

     16

   12

         10

     24

       58

       49,60

B8-201630

     20

   16

         12

     30

       75

       47,90

B8-302040

     30

   20

         16

     40

       100

       59,10

B8-402544

     40

   25

         20

     44

     118

       63,90

zurück zur Auswahl >

Werkzeughalter Form C1 - rechts  Vierkant-Längsaufnahme

C1-Halter
C1-Halter

01.04.14

Produktgruppe

Best.-Code

     d 1

       h1

         h2

       b

         a

         €

+ 19% MwSt

VDI-Halter

C1-161244

     16

       12

         10

     44

       43

       42,50

VDI-Halter

C1-201650

     20

       16

         12

     50

       52

       46,90

VDI-Halter

C1-302070

     30

       20

         16

     70

       70

       48,60

VDI-Halter

C1-402585

     40

       25

         20

     85

       85

       55,80

VDI-Halter

C1-5032100

     50

       32

         25

     100

       100

       73,50

Werkzeughalter Form C2 - links   Vierkant-Längsaufnahme

zurück zur Auswahl >

C2-Halter
C2-Halter

01.04.14

Produktgruppe

Best.-Code

     d 1

       h1

         h2

       b

         a

         €

+ 19% MwSt

VDI-Halter

C2-161244

     16

       12

         10

     44

       43

       42,50

VDI-Halter

C2-201650

     20

       16

         12

     50

       52

       46,90

VDI-Halter

C2-302070

     30

       20

         16

     70

       70

       49,80

VDI-Halter

C2-402585

     40

       25

         20

     85

       85

       58,90

VDI-Halter

C2-5032100

     50

       32

         25

   100

       100

       73,50

Werkzeughalter Form C3 - rechts  Vierkant-Längsaufnahme   Überkopf

zurück zur Auswahl >

C3-Halter
C3-Halter

Best.-Code

     d 1

       h1

         h2

       b

         a

         €

C3-161244

     16

       12

         10

     44

       43

       42,50

C3-201655

     20

       16

         12

     50

       52

       46,90

C3-302070

     30

       20

         16

     70

       70

       55,90

C3-402585

     40

       25

         20

     85

       85

       58,90

Werkzeughalter Form C4 - links Vierkant-Längsaufnahme   Überkopf

zurück zur Auswahl >

C4-Halter
C4-Halter

Best.-Code

     d 1

       h1

         h2

       b

         a

         €

C4-161244

     16

       12

         10

     44

       43

       42,50

C4-201655

     20

       16

         12

     50

       52

       46,90

C4-302070

     30

       20

         16

     70

       70

       49,60

C4-402585

     40

       25

         20

     85

       85

       562,80

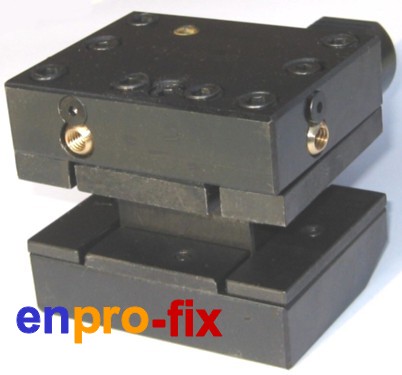

Werkzeughalter Form D1   Vierkant-Mehrfach-Aufnahme

D1-3020
D1Dim2

zurück zur Auswahl >

Best.-Code

       d

       h1

         h2

     L1

         L2

         €
  zzgl. 19% MwSt

 Lager

D1-3020

     30

       16

         20

     42

       60

       56,90



D1-4025

     40

       20

         25

     50

       72

       67,90



Werkzeughalter Form E1   für Wendeplattenbohrer

zurück zur Auswahl >

E1-Halter
E1-Halter

01.04.14

Produktgruppe

Best.-Code

     d 1

         d2

       b

         €

+ 19% MwSt

VDI-Halter

E1-2016

     20

         16

     66

       41,90

VDI-Halter

E1-2020

     20

         20

     67

       41,90

VDI-Halter

E1-2025

     20

         25

     71

       41,90

VDI-Halter

E1-3016

     30

         16

     66

       40,60

VDI-Halter

E1-3020

     30

         20

     67

       40,60

VDI-Halter

E1-3025

     30

         25

     71

       40,60

VDI-Halter

E1-3032

     30

         32

     75

       40,60

VDI-Halter

E1-4016

     40

         16

     66

       43,40

VDI-Halter

E1-4020

     40

         20

     67

       43,40

VDI-Halter

E1-4025

     40

         25

     75

       43,40

VDI-Halter

E1-4032

   40

         32

     75

       43,40

VDI-Halter

E1-4040

   40

         40

     90

       43,40

VDI-Halter

E1-5040

   50

         40

     90

       62,40

zurück zur Auswahl >

Werkzeughalter Form E2 für Bohrstangen

E2-Halter
E2-Halter

01.04.14

Produktgruppe

Best.-Code

     d 1

         d2

       €
+ 19% MwSt



   Best-Code

         d1

   d2

     €

+ 19% MwSt

VDI-Halter

E2-1606

     16

         6

     34,10



  E2-3012

     30

     12

   40,70

VDI-Halter

E2-1608

     16

         8

     34,10



  E2-3016

     30

     16

   40,70

VDI-Halter

E2-1610

     16

       10

     34,10



  E2-3020

     30

     20

   40,70

VDI-Halter

E2-1612

     16

       12

     34,10



  E2-3025

     30

     25

   40,70

VDI-Halter

E2-1616

     16

       16

     34,10



  E2-3032

     30

     32

   40,70

VDI-Halter

E2-2008

     20

       8

     36,10



  E2-4008

     40

       8

   42,40

VDI-Halter

E2-2010

     20

     10

     36,10



  E2-4010

     40

     10

   42,40

VDI-Halter

E2-2012

     20

     12

     36,10



  E2-4012

     40

     12

   42,40

VDI-Halter

E2-2016

     20

     16

     36,10



  E2-4016

     40

     16

   42,40

VDI-Halter

E2-2020

     20

     20

     36,10



  E2-4020

     40

     20

   42,40

VDI-Halter

E2-2025

     20

     25

     36,10



  E2-4025

     40

     25

   42,40

VDI-Halter

E2-3008

     30

       8

     40,70



  E2-4032

     40

     32

   42,40

VDI-Halter

E2-3010

     30

     10

     40,70



  E2-4040

     40

     40

   42,40

VDI-Halter











  E2-5016

     50

     16

   51,90

VDI-Halter











  E2-5020

     50

     20

   51,90

VDI-Halter











  E2-5025

     50

     25

   51,90

VDI-Halter











  E2-5032

     50

     32

   51,90

Reduzierbuchsen  für VDI Bohrstangenhalter

zurück zur Auswahl >

VDI-Reduzier

*  geschlitze Ausführung mit
   Anflächung für Druckschrauben
*  präzisionsgeschliffen

VDI-Reduzier_D

Best.-Code

     d a

   D

       di

   La

     L

     €

     L

EP-RG-2508

     25

   29

       8

     4

     50

   19,70





EP-RG-2510

     25

   29

     10

     4

     50

   19,70





EP-RG-2512

     25

   29

     12

     4

     50

   19,70





EP-RG-2514

     25

   29

     14

     4

     50

   19,70





EP-RG-2516

     25

   29

     16

     4

     50

   19,70





EP-RG-2518

     25

   29

     18

     4

     50

   19,70





EP-RG-2520

     25

   29

     20

     4

     50

   19,70



























































Werkzeughalter   E3 für Spannzangen DIN 6388 / OZ

E3-Halter
E3-Halter

Best.-Code

     d 1

         d2

   Zange

         b

         €

E3-1616

     16

         1-16

     415E

       65

       75,10

E3-2016

     20

         2-16

     415E

       57

       69,40

E3-2020

     20

         2-20

   4541E

       62

       71,30

E3-3025

     30

       2-25

     462E

       75

       75,90

E3-4025

     40

         2-25

     462E

       75

       79,10

E3-4032

     40

         4-32

     467E

       90

       79,10

zurück zur Auswahl >

Werkzeughalter E4 für Spannzangen ER

E4-Halter
E4-Halter

01.04.14

Produktgruppe

Best.-Code

     d 1

         d2

   Zange

         b

         €

+19% MwSt

VDI-Halter

E4-161016

     16

         1-10

     426E [ ER16 ]

       40

     64,60

VDI-Halter

E4-161320

     16

         1-13

     428E [ ER20 ]

       44

     66,60

VDI-Halter

E4-201016

     20

         1-10

     426E [ ER16 ]

       40

     65,90

VDI-Halter

E4-201625

     20

         1-16

     430E [ ER25 ]

       54

     65,90

VDI-Halter

E4-202032

     20

       2-20

     470E [ ER32 ]

       72

     65,90

VDI-Halter

E4-301016

     30

         1-10

     426E [ ER16 ]

       40

     64,80

VDI-Halter

E4-301625

     30

         1-16

     430E [ ER25 ]

       57

     64,80

VDI-Halter

E4-302032

     30

         2-20

     470E [ ER32 ]

       75

     64,80

VDI-Halter

E4-302640

     30

         4-26

     472E [ ER40 ]

       75

     64,80

VDI-Halter

E4-401625

     40

         1-16

     430E [ ER25 ]

       75

     68,80

VDI-Halter

E4-402032

     40

         2-20

     470E [ ER32 ]

       75

     68,80

VDI-Halter

E4-402640

     40

         4-26

     472E [ ER40 ]

       75

     68,80

VDI-Halter

E4-502640

     50

         4-26

     472E [ ER40 ]

       90

     76,80

zurück zur Auswahl >

Werkzeughalter Form F Kegelaufnahme für Morse Konus

F-Halter
F-Halter

Best.-Code

     d 1

Morse-Konus

         b

         €

F-2001

     20

         1

       22

     39,50

F-2002

     20

         2

       90

     31,60

F-3001

     30

         1

       27

     31,90

F-3002

     30

         2

       27

     43,20

F-3003

     30

         3

       27

     45,50

F-4002

     40

         2

       36

     48,80

F-4003

     40

         3

       36

     49,80

F-4004

     40

         4

       80

     51,30

zurück zur Auswahl >

Werkzeughalter Gewindefutter mit Längenausgleich  für Schnellwechseleinsätze

VDI_GF_B

+ Ausführung mit Kugelführungsbuchse
+ mit Längenausgleich auf Zug und Druck :

VDI_GF_D03

Best.-Code

     d 1

   Größe

     für Gewinde

         €

GWF-2001

     20

         1

       M3 - M14

     185,50

GWF-3001

     30

         1

       M3 - M14

     185,50

GWF-3002

     30

         2

       M5 - M22

     198,50

GWF-4001

     40

         1

       M3 - M14

     185,50

GWF-4002

     40

         2

       M5 - M22

     198,50

zu den Schnellwechseleinsätzen >>>>

  VDI    CNC - Kurzbohrfutter

-  kurze Bauweise, hohe Spannkraft
-  für Rechts- Linkslauf geeignet
-  Rundlaufabweichung max 0,03 mm
-  Lieferung mit Spannschlüssel
   die CNC - Präzisions - Bohrfutter werden
   mit einem Sechskant-Quergriffschlüssel
   seitlich über einen Kegelradantrieb gespannt.
    Es ist am Sechskantschlüssel
   ein Spannmoment von 15 Nm erforderllich,
   um am Werkzeug ein Haltmoment von 40 Nm
   bzw. 45 Nm zu erzeugen

vdibf
Flagge

Qualität aus
Deutschland

 !

Schneckengetriebe
mit einsatzgehärtetem
Schneckenrad,
statt Ritzel, bringt wesentlich
höheres Haltemoment

verstellbare Kühlmittel-
düsen ermöglichen eine
optimale Ausrichtung des

 Produktgruppe

  Artikel

   VDI

 Spannbereich
       mm

   L
   Kopf
   mm

     D
   Kopf
     mm

   Form

Standard


LS

Bohrfutter

VDI-16-PBF-10.     #

  16

     1 - 10

     41

     40

     188,90



Bohrfutter

VDI-20-PBF-10      #

  20

     1 - 10

     41

     50

     183,90



Bohrfutter

VDi-25-PBF-13

  25

     1 - 13

     78

     50

     195,90



Bohrfutter

VDI-30-PBF-13

  30

     1 - 13

     87

     50

     187,90



Bohrfutter

VDI-30-PBF-16

  30

     1 - 16

     92

     55

     195,90



Bohrfutter

VDI-40-PBF-13

  40

     1 - 13

     88

     50

     187,90



Bohrfutter

VDI-40-PBF-16

  40

     1 - 16

     93

     55

     196,90



Bohrfutter

VDI-50-PBF-16

  50

     1 - 16

     101,5

     55

     216,90



# rückwärtige Spannung durch den Hohlschaft

  VDI    Kontrolldorne

VDI-Kontrolldorn VDI-Kontrolldorn_a

 Produktgruppe

  Artikel

   VDI

       D
       mm

       A
       mm

     D
     mm



   Lieferzeit

Kontrolldorne

VDI-16-KDO

  16

     30

     120

     107

     147,90







Kontrolldorne

VDI-20-KDO

  20

     40

     150

     132

     173,90







Kontrolldorne

VDi-25-KDO

  25

     40

     150

     132

     189,90







Kontrolldorne

VDI-30-KDO

  30

     40

     200

     178

     189,90







Kontrolldorne

VDI-40-KDO

  40

     40

     200

     178

     198,90







Kontrolldorne

VDI-50-KDO

  50

     40

     200

     170

     244,90
