Präzisions-Messuhr PMU

  • Gehäuse 58 mm Duchmesser
  • Ablesung 0,01 mm
  • Einspannschaft 8 mm h6
  • nach DIN 878
  • Ziffernblatt durch Aussenring drehbar
  • Toleranzmarke
  • Messbereich 0-10 mm
  •    Produktgruppe

               Code



    zzgl. 19% MwSt

     L

       Messwerkzeuge

           60010003

               12,00



    Meßuhr

    Abbildung ähnlich

      Tiefen-Messuhrsatz TMUS

    Tiefenmessuhrsatz

    -  stossgeschützte Messuhr
    -  10 mm Messbereich, 0,01 mm Ablesung
    -  Metallgehäuse mit Toleranzmarken
    -  Messbrücke 80 x15 mm
    -  Verlängerungen 10 -100 mm
    -  im Holzkasten



       Produktgruppe

               Bestell-Code


             zzgl. 19%MwSt

     L

       Messwerkzeuge

               TMUS-100

             64,50



    ( z.Zt. nicht  lieferbar )

      Magnet-Messstativ mit Zentralklemmung

    Stativ

    Messuhrstativ mit mechanischer Zentralklemmung

    - ein- und ausschaltbarer Magnetfuß mit Prisma
       in der Aufspannfläche.
       Haltekraft des Magneten 800 N
    - Stativ universal in alle Richtungen verstellbar und mit
       zentraler, mechanischer Klemmung  zu fixieren.
    - Feineinstellung mit Justierschraube
    -Abmessung des Fusses 60x50x55 mm
    - Ausladung 350 mm



       Produktgruppe

               Bestell-Code



    zzgl. 19%MwSt

     L

       Messwerkzeuge

               MSM-350

               28,00



      Kantentaster - Anfahrdorn    KTA

    INFO05
  • Zum Ausrichten von Bezugskanten und - punkten
  • für rotierende Spindeln, max. Drehzahl 600 min-1
  • Ausrichtgenauigkeit 0,01 mm
  • auch mit abgesetztem Tastkopf
  • G_Kant

     Bedienungs- und
     Funktionshinweise
     für Kantentaster

       Produktgruppe

       Code

       Schaft
       mm

       Tastkopf
           mm

           Länge
             mm

         €
    zzgl. 19% ´MwSt

     L

      Kantentaster

      60020100

         10

         10

           84

       14,90



      Kantentaster

      60020105

         10

       10 + 4

           90

       16,90



      Z-Achsen Einstellgerät   ZAE - I

    Z-Achsen Einstellgerät
    mit integrierter Messuhr

    Z-Achsen Einstellgerät

    - zur Bestimmung des Nullpunktes in der Z-Achse (axiale Richtung )
    - mit internerMessuhr d=40 mm
    - Messbreich 8 mm
    - Ablesung 0,01 mm
    - Referenzhöhe = 50 mm

    * einfache und sichere Einstellung der Referenzhöhe
         mittels zweier, fester Referenzflächen
    - Abmessung 61 x 54 x 52 mm
    - Tastfläche d=25 mm
    - Boden mit  4 Dauermagneten



       Produktgruppe

       Code

             €

    zzgl. 19% ´MwSt

      L

    Messgeräte

      ZAE-I

             69,90

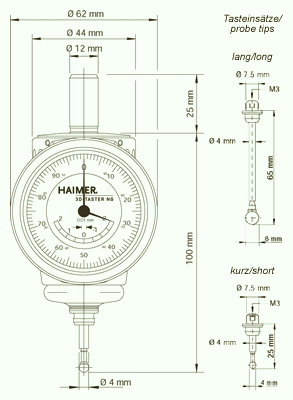

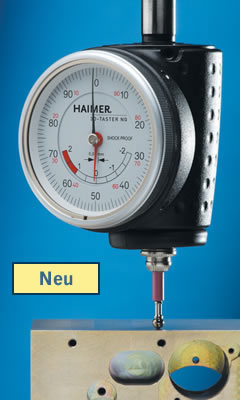

       Universal 3D-Taster   HAIMER Modell NG

    3D_Taster_ng_de05 3D_Taster_dim03

    Universal 3D-Taster Modell NG :
    NG steht für NEUE GENERATION und steht für Weiterentwicklung der bewährten
    HAIMER 3D-Taster.  Ein neues sehr kompaktes Design und eine verbesserte Mechanik
    zeichnen diesen 3D-Taster aus.

    Vorteile: - sehr kompaktes und griffiges Gehäuse
                 - minimierte Beschränkung des Arbeitsraumes
                 - höchste Genauigkeit von 0,01 mm (mit Original Tasteinsätzen)
                 - gekennzeichneter Überfahrweg (Sicherheitsweg)

    Funktionen: - Mascchinenspindel and Werkstücks- und Bezugskanten ausrichten
                         ( X- , Y - , Z - Achse )
                       - Nullpunkte setzen
                       - Bohrungen und Wellen ausmitteln
                       - Längen und Tiefen messen
                       - Prüfen der Geradheit und Ebenheit von Flächen
                       - Ausrichten von Werkstücken und Spannmitteln
                       - schnelles arbeiten ohne rechnen zu müssen und ohne Vorzeichenfehler


    3D-Taster NG mit Einspannschaft d=12 mm inkl. kurzer Tasteinsatz

    Schaft ..........................           12 mm
    Genauigkeit ......................     0,01 mm
    Länge ohne Einspannschaft    100 mm

     Produktgruppe

       Code

       Schaft
       mm







               €

    zzgl. 19% MwSt

     Lager



     3D-Taster Modell NG











     3D-Taster

      80.360.00NG

         12 mm





           249,00



      3D-Taster

      Ersatz-Tasteinsatz 4 mm











      3D-Taster

      80.362.00







           18,50
