Eine Neuheit setzt sich durch !

NC - Anbohrer und Senker und ...und ....und...und

Der neue NC-Anbohrer könnte auch der neue Zentrierbohrer oder  der neue Anfaser oder der
neue Ansenker oder der neue Gravierstichel heissen - aber nennen wir ihn, der Einfachheit halber,
einfach den  neuen
NC-Anbohrer

 Vielseitiger Einsatz des NC - Anbohrers auf Drehzentren, CNC-Drehmaschinen und auf
 auf CNC-Bearbeitungszentren

NCAnbohrer0103
Neu14

zum  NC-Anbohrer
 Gesamtkatalog im
 Download

Schnittdaten für
NC-Anbohrer im
     Download

Pfeil-u07
NC-Anbohren02

>

NCAnbohrer0202

  Das  Neue Konzept

     Das Neue Design

Der NC - Anbohrer :

Zum Zentrieren - ersetzt den  HSS-Zentrierbohrer.

Mit VHM-Wendeschneidplatte
30 x höhere Schnittgeschwindig-
keit. Wesentlich längere Standzeit

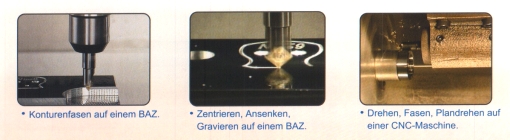

     Anwendungsbeidspiele für NC - Anbohrer mit VHM - Wendeschneidplatten

NCAnbohrer0402
NCAnbohrer0302

Eine Investition, die sich schnell rechnet:
>
weniger Werkzeugwechsel
> preiswerte Anschaffung
> einfache Handhabung

> lange Standzeiten > auswechselbare Wendeschneidplatte mit 4 Schneiden

*  Preisaktualisierung 01. April 2011

   Ü B E R S I C H T  UND AUSWAHL

  Winkel      Bild            zur Spezifikation per Klick auf das Bild           Anwendungen

  NC - Anbohrer zum Gravieren - Zentrieren - Fasen - V-Nuten

99_V045_0103
99_V060_01
99_10SW_0102
99_10SW90_0102
99_14P60_0103
99_13V_01
99_6-6_01
99_10M5_01
99_14-M8_01
99_22_01
99_25-CT28_01
99_18_01
99_14PR_01
99_14RC_01
99_22RC-01
99_16-25R_01
99_spez_01
99_heute

  Gravierwerkzeug mit austauschbaren Wendeschneidplatten   45°  /  60°

99_V_07

Ein revolutionäres neues Konzept:
Gravierwerkzeug mit austauschbarer
Wendeschneidplatte. Jetzt können
unabhängig vom Werstoff exzellente
Gravuren gefertigt werden.
Das beschichtete Hartmetall erlaubt
hohe Schnittdaten und macht damit
das Werkzeug wesentlich leistungs-
fähiger und wirtschaftlicher.



99_V_08
99_V_01
99_V_02

°  hochpositiver Freiwinkel:die hochpositiven Wendeschneid-
   platten sind zum Gravieren unterschiedlichster Werkstoffe, wie
   Kunststoffe, NE-Metalle, Aluminium, Metalle und rostfreie Stähle
   geeignet .
° allseitiger Schliff : die allseitig geschliffene Wendeschneidplatten
   ermöglichen eine sehr hohe Wiederholgenauigkeit



° allseitiger Schliff : die allseitig geschliffene Wendeschneidplatten
   ermöglichen eine sehr hohe Wiederholgenauigkeit. Auch für rost-
   freie Stähle und Aluminium geeignet, da keine Gratbildung

° hohe Drehzahl, hoher Vorschub: entwickelt für hohe Drehzahlen bis
   20.000 U/min . Vorschub 0,08 mm/U. bei Aluminium aund 0,05 mm/U.
   bei rostfreiem Stahl. Dadurch werden die Durchlaufzeiten erheblich
   verkürzt !

° hohe Wirtschaftlichkeit : jede Wendeschneidplatte hat 2 Schneiden .
   Nachschleifen ist nicht erforderlich.
   Keine Werkzeugneueinstellung nach Wechsel der Wendeschneidplatte

° vielfältige Anwendungen  : Universell einsetzbar zum Eingravieren
   von Nummern und Buchstaben. Die 45° und 60° Wendeschneidplatten
   können zum Eingravieren von Seriennummern, Produktcodes, Meßskalen,
   Zeichen, Logos usw. eingesetzt werden.

   Halter

99_V_04
99_V_0302

Produktgruppe

 Bestell_Code

  h6

   L

  Schraube

  WB

 Wmin

 Wmax

 Tmax

     €





NC-Anbohrer

 99619-V045-06

   6

  40

 NS-20044  0.8NM

  0.5

 0.6

  2.1

  2.0

  44,50





NC-Anbohrer

 99619-V060-06

   6

  40

 NS-20044  0.8NM

  0.5

  0.6

  2.7

  2.0

  44,50





     Wendeschneidplatten

- zum 45° bzw. 60° Gravieren
- K20F Feinstkorn VHM-Wendeplatte, TiN beschichtet. allseitig geschliffen mit hochpositivem
  Freiwinkel für die unterschied-
  lichsten Anwendungen
- jede Wendeschneidplatte hat 2 Schneiden



° NC2071 :   universelle Qualität TIN beschichtet für unlegierte Stähle, rostfreie Stähle,
                         NE-Metalle und Aluminium geeignet.


° NC2032 :   Qualität TiALN beschichtet für gehärtete Stähle 30-50°HRC, legierte Stähle
                         und Gußeisen geeignet  ,


99_V_06
Gravierplatte

Produktgruppe

 Bestell_Code

  Winkel

  Qualität

  Beschichtet

  L

 S

 Re

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 V04506T1W-2071

  45°

  K20F

 TiN

 6,35

 2.0

  0,2

     19,00





NC-Anbohrer

 V04506T1W-2032

  45°

  K20F

 TiALN

 6,35

 2.0

  0,2

     21,00





NC-Anbohrer

 V06006T1W-2071

  60°

  K20F

 TiN

 6,35

 2.0

  0,2

     19,00





NC-Anbohrer

 V06006T1W-2032

  60°

  K20F

 TiALN

 6,35

 2.0

  0,2

     21,00





   Graviersets  mit einer Wendeschneiplatte  + Spannschlüssel

Produktgruppe

 Bestell_Code

 Schaft

   L

  Beschichtet

   Wmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99619-V045-02S

   6

   40

  V04506T1W-2071

   2,1

   2,0

         63,50





NC-Anbohrer

 99619-V045-02H

   6

   40

  V04506T1W-2032

   2,1

   2,0

         63,50





NC-Anbohrer

 99619-V060-02S

   6

   40

  V06006T1W-2071

   2,7

   2,0

         63,50





NC-Anbohrer

 99619-V060-02H

   6

   40

  V06006T1W-2032

   2,7

   2,0

         63,50





   Start-Graviersets  mit 3 Wendeschneidplatten + Spannschlüssel

Neu17
99_V060_03K

Produktgruppe

 Bestell_Code

 Schaft

   L

  Beschichtet

   Wmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99619-V045-03K-71

   6

   40

  V04506T1W-2071

   2,1

   2,0

       99,50





NC-Anbohrer

 99619-V045-03K-32

   6

   40

  V04506T1W-2032

   2,1

   2,0

       99,50





NC-Anbohrer

 99619-V060-03K-71

   6

   40

  V06006T1W-2071

   2,7

   2,0

       99,50





NC-Anbohrer

 99619-V060-03K-32

   6

   40

  V06006T1W-2032

   2,7

   2,0

       99,50





   Halter

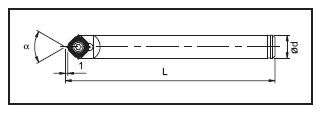

  NC- Anbohrer : 99616-10

99_10SW_03
99_10SW_02

- die Gravierplatten sind auch
   einsetzbar auf den NC-Anbohrer
   Einschraub-Haltern

  NC-Anbohrer : 99616-10 - M5

  NC-Anbohrer : 99616-10 - M6

99_10M5_02

° zum Gravieren :  - mit dem NC-Anbohrer Halter 99616-10
                                   - die Gravierplatten sind universell austauschbar mit den Standardplatten
                                   - passen  auch auf den NC-Anbohrer Einschraubhaltern der Größe 10

Produktgruppe

 Bestell_Code

  Schaft

   L

  Schraube

 Schlüssel

       € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-10

   10

  90

 NS-30055 2.0 NM

  TX-8

     50,00





NC-Anbohrer

 99616-10-M5

   10

  25

 NS-30055 2.0 NM

  TX-8

     87,50





NC-Anbohrer

 99616-10-M6

   10

  25

 NS-30055 2.0 NM

  TX-8

     87,50





   Wendeschneidplatten

 zum Gravieren und Zentrieren kleiner Durchmesser

  N9MT080201W- 60-NC40

Feinstkorn VHM-WSP , TN-beschichtet , sehr
positiv - zum 60° Gravieren.
Geeignet für alle Stahlsorten und Gusseisen

   N9MT080201W- NC40

Feinstkorn VHM-WSP , TN-beschichtet , für
alle ungehärteten Stähle und Gusseisen

   N9MT080201W- NC10

Feinstkorn VHM-WSP , TIALN-beschichtet , für
alle Al , Al-Legierungen, gehärtete Stähle 40 - 50 HRC  und rostfreie Stähle.
für alle ungehärteten Stähle , Gusseisen , universal

NCAnbohrer07
NCAnbohrer10
99_10SW_05
99_10SW_04

Produktgruppe

 Bestell_Code

  Winkel

  Qualität

  Beschichtet

  L

 S

 Re

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 N9MT080201W-60-NC40

  60°

  K20F

 TiN

   8

 2.38

  0,1

   1,1

   0,8

     36,00





NC-Anbohrer

 N9MT080201W-NC40

  90°

  K20F

 TiN

   8

 2.38

  0,1

   2,0

   0,9

     36,00





NC-Anbohrer

 N9MT080201W-NC10

  90°

  K20F

 TiN

   8

 2,38

 0,1

   2.0

   0,9

     36,00





   Graviersets  mit einer Wendeschneiplatte

Produktgruppe

 Bestell_Code

 Schaft

   L

  Beschichtet

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-10-02SW-60

  10

   90

  N9MT0802201W-60-NC40

   1,1

   0,8

     86,00





NC-Anbohrer

 99616-10-02SW

  10

   90

  N9MT0802201W-NC40

   2,0

   0,9

     86,00





NC-Anbohrer

 99616-10-02SW AL

  10

   90

  N9MT0802201W-NC10

   2.0

   0,9

     86,00





     zum 60° Zentrieren + Gravieren  + Fasen

   Halter

99_14P60_02
99_14P60_03

Produktgruppe

 Bestell_Code

  Schaft

   L

  Schraube

 Schlüssel

       € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-14-12

   12

  100

 NS-35080  2.5 NM

  TX-15

     50,00





NC-Anbohrer

 99616-14

   16

  100

 NS-35080 2.5 NM

  TX-15

     50,00





   Wendeschneidplatten

   N9MT11T3P60-NC40

Feinstkorn VHM-Wendeschneidplatte , P35 -TIN ,
Eckenradius 0,8 mm
für alle ungehärteten Stähle , Gusseisen , universal
# jede Wendeschneidplatte hat zwei 60° Schneiden


99_14P60_05
99_14P60_04
NCAnbohrer12

Produktgruppe

 Bestell_Code

  Winkel

  Qualität

  Beschichtet

  L

 S

 Re

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 N9MT11T3P60-NC40

  60°

  P35

 TiN

   11

 3,97

  0,8

   6,2

   4,0

     30,80





   Graviersets  mit einer Wendeschneidplatte

Produktgruppe

 Bestell_Code

 Schaft

   L

  Wendeschneidplatte

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-14-12-02S P60

  12

   100

 N9MT11T3P60-NC40

   6,2

   4,0

       80,80





NC-Anbohrer

 99916-14-02S P60

  16

   100

  N9MT11T3P60-NC40

   6,2

   4,0

       80,80





Produktgruppe

 Bestell_Code

 Schaft

   L

  Wendeschneidplatte

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-14-12-02S P60

  12

   100

 N9MT11T3P60-NC40

   6,2

   4,0

       80,80





NC-Anbohrer

 99916-14-02S P60

  16

   100

  N9MT11T3P60-NC40

   6,2

   4,0

       80,80





   Halter

 #  60° NC Anbohrer mit Wendeschneidplatte
 # aufgrund der speziellen Geometrie der Wendeschneidplatte hervorragend zum exakten Anbohren geeignet

 #  zum Anbohren, Gravieren, Nutenherstellung und Anfasen auf Fräsmaschinen und Bearbeitungszentren
 # zum Zentrieren, Fasen und Längs-/Plandrehen auf CNC-Drehmaschinen

99_13V_03
99_13V_02

Produktgruppe

 Bestell_Code

  Schaft

   L

  Schraube

 Schlüssel

         € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-13V

   16

  100

 NS-35080  2.5 NM

  TX-15

       47,50





   Wendeschneidplatten

 #  60° Wendeschneidplatte , D max  13 mm
 # aufgrund der Geometrie der WSP, besonders für Maschinen
     mit hoher Spindelleistung

 NC2071 - P35 Qualität, TiN beschichtet. allseitig geschliffene WSP.
                 - jede Wendeschneidplatte hat 2 Schneiden
                 - geeignet für unlegierte und legierte Stähle und Gußeisen

 NC9076 - hochpositive Geometrie und spezieller Grundschliff,
                   DLC beschichtet, für AL, AL-Legierungen, Kupfer, Messing
                   und Bronze
                 - jede Wendeschneidplatte hat 2 Schneiden
                 - erzielt hervorragende Ergebnisse bei NE-Metallen

99_13V_05
99_13V_06
99_13V_04

Produktgruppe

 Bestell_Code

  Winkel

  Qualität

  Beschichtet

  L

 S

 Re

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 V9MT12T3CT-NC2071

  60°

  P35

 TiN

  12,7

 3,97

  0,8

   13

   11,7

     30,80





NC-Anbohrer

 V9MT12T3CT-NC9076

  60°

  P35

 DLC

  12,7

 3,97

  0,8

   13

   11,7

     40,00





   Graviersets  mit einer Wendeschneidplatte

Produktgruppe

 Bestell_Code

 Schaft

   L

  Wendeschneidplatte

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-13V-02S

  16

   100

 V9MT12T3CT-NC2071

   13

   11,7

       78,40





NC-Anbohrer

 99916-13V-02S AL

  16

   100

  V9MT12T3CT-NC9076

   13

   11,7

       87,30





   Halter

 #  Mini NC-Anbohrer mit Wendeschneidplatte
 # aufgrund der speziellen Geometrie der Wendeschneidplatte hervorragend zum exakten Anbohren geeignet

 #  zum Anbohren, Gravieren, Nutenherstellung und Anfasen auf Fräsmaschinen und Bearbeitungszentren
 # zum Zentrieren, Fasen und Längs-/Plandrehen auf CNC-Drehmaschinen

99_6-6_03
99_6-6_02

Produktgruppe

 Bestell_Code

  Schaft

   L

  Schraube

 Schlüssel

       € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-06-6

   6

  35

 NS-20036 0.8NM

  TX-6

         44,50





NC-Anbohrer

 99616-06-5

   5

  35

 NS-20036 0.8 NM

  TX-6

         44,50





NC-Anbohrer

 99616-06-6L

   6

  60

 NS-20036 0.8NM

  TX-6

         93,00





   Wendeschneidplatten

 #  90° Mini-Wendeschneidplatte , D max 6 mm


 NC2071 - P35 Qualität, TiN beschichtet. allseitig geschliffene WSP.
                 - jede Wendeschneidplatte hat 2 Schneiden
                 - geeignet für unlegierte und legierte Stähle und Gußeisen

 NC9076 - hochpositive Geometrie und spezieller Grundschliff,
                   DLC beschichtet, für AL, AL-Legierungen, Kupfer, Messing
                   und Bronze
                 - jede Wendeschneidplatte hat 2 Schneiden
                 - erzielt hervorragende Ergebnisse bei NE-Metallen

99_6-6_05
99_6-6_06
99_6-6_04

Produktgruppe

 Bestell_Code

  Winkel

  Qualität

  Beschichtet

  L

 S

 Re

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 N9MT05T1CT-NC2071

  90°

  P35

 TiN

   5

 1,8

  0,2

     6

   3,5

     17,20





NC-Anbohrer

 N9MT05T1CT-NC9076

  90°

  P35

 DLC

   5

 1,8

  0,2

     6

   3,5

     22,00





   Graviersets  mit einer Wendeschneiplatte

Produktgruppe

 Bestell_Code

 Schaft

   L

  Wendeschneidplatte

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-06-6-02S

   6

   35

 N9MT05T1CT-NC2071

     6

   3,5

       61,70





NC-Anbohrer

 99916-06-6-02SAL

   6

   35

  N9MT05T1CT-NC9076

     6

   3,5

       66,50





   NC - Anbohrer mit VHM - Wendeschneidplatten  -   die Vielseitigen

  90 °

Spitzenwinkel

  10 mm

Schaftdurchmesser

   Halter

  NC-Anbohrer : 99616-10

10-90
NCAnbohrer05

> aufgrund des kleinen 10 mm Schaftes ideal für
   kleine Drehmaschinen und Bearbeitungszentren

     D                =    10 mm

Max. Tiefe =   5,5 mm

WSP univ.  : 208CT
     WSP grav. :  201W

Einschraub - NC Anbohrer mit allen handelsüblichen Verlängerungen einsetzbar

  NC-Anbohrer : 99616-10 - M5

  NC-Anbohrer : 99616-10 - M6

NCAnbohrer08

L = 40 mm    Einschraubgewinde = M5

L = 40 mm    Einschraubgewinde = M6

     zum 90° Zentrieren , Anfasen , Ansenken , Gravieren , Drehen

99_10M5_03

       Best.-Nr.

                         Beschreibung

   € /Stck

zzgl. 19% MwSt



  99616-10

  NC-Anbohrer    90°   Schaft 10 mm ohne WPL

       50,00



  99616-10-02S

  NC - Anbohrer 90°  Schaft 10 mm mit 1 WSP - NC40 (TIN)

       69,50



  99616-10-M5

  Einschraub NC-Anbohrer 10 mm M5 Gewinde ohne WSP

       87,50



  99616-10-M6

  Einschraub NC-Anbohrer 10 mm M6Gewinde ohne WSP

       87,50



   Wendeschneidplatten

 zum Zentrieren , Anfasen , Abstechen

  NC- Anbohrer : 99616-10

  NC-Anbohrer : 99616-10 - M5

  NC-Anbohrer : 99616-10 - M6

   N9MT080204CT-NC10

Feinstkorn VHM-WSP , K20F-TIALN , Eckenradius 0,4 mm
für alle ungehärteten Stähle , Gusseisen , universal

   N9MT080204CT-NC40

   N9MT080208CT- NC40

Feinstkorn VHM-WSP , K20F-TI N , Eckenradius 0,4 mm
für alle NE-Metalle und gehärtete Stähle 40-50HRC

Feinstkorn VHM-WSP , K20F-TI N , Eckenradius 0,8 mm
für alle NE-Metalle und gehärtete Stähle 40-50HRC

  N9MT0802CT2T-H-NC40

 -hochpositive Geometrie und spezieller Grundschliff für
  langspanende Materialien, wie z.B. Baustähle, rostfreie Stähle,
  Ti und Ti-Legierungen
- jede Wendeschneidplatte hat 2 Schneiden, besonders geeig-
  net für Maschinen mit geringer Spindelleistung

   N9MT0802CT2T-H-NC9076

 -hochpositive Geometrie und spezieller Grundschliff,
   DLC beschichtet, für AL, AL-Legierungen, Kupfer, Messing
   und Bronze_
-jede Wendeschneidplatte hat 2 Schneiden
- erzielt hervorragende Ergebnisse bei NE-Metallen

NCAnbohrer06

Produktgruppe

 Bestell_Code

  Winkel

  Qualität

  Beschichtet

  L

 S

 Re

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 N9MT0802CT2T-H-NC40

  90°

  K20F

 TiN

   8

 2.38

  0,8

   10

     4

   18,50





NC-Anbohrer

 N9MT0802CT2T-H-NC9076

  90°

  P35

 DLC

   8

 2.38

  0,8

   10

     4

   22,00





NC-Anbohrer

 N9MT080208CT -NC40

  90°

  K20F

 TiN

   8

 2,38

  0,8

   10

     4

   19,50





NC-Anbohrer

 N9MT080204CT-NC40

  90°

  K20F

 TiN

   8

 2,38

  0,4

   10

   4

   19,50





NC-Anbohrer

 N9MT080204CT-NC10

  90°

  K20F

 TiALN

   8

 2,38

  0,4

   10

   4

  19,50





   Graviersets  mit einer Wendeschneiplatte

Produktgruppe

 Bestell_Code

 Schaft

   L

  Wendeschneidplatte

   Dmax

   Tmax

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-10-02S

   10

   90

   N9MT080208CT2T-NC40

     10

     4

       69,50





NC-Anbohrer

 99916-10-02SAL

   10

   90

   N9MT080204CT2T-NC10

     10

     4

       69,50





NC-Anbohrer

 99616-10-H-02S

   10

   90

  N9MT0802CT2T-H-NC40

     10

     4

     68,50





   STARTERSETS  mit 6  Wendeschneiplatten

NC Anbohrer Set
ausr_04

   Erstausrüstungssatz zum günstigeren Preis !
   NC-Anbohrer-Satz einschließlich
  Halter, Spannschraube, Torx-Spannschlüssel
  und 6 Wendeschneidplatten TIN beschichtet

99616-10-ME6             €  169,00             nur 139,90

   Halter

  12 mm

  16 mm

  90 °

Schaftdurchmesser

Schaftdurchmesser

Spitzenwinkel

   NC-Anbohrer : 99616.14-12

   NC-Anbohrer : 99616.14

16-90

> das meistgekaufte und vielseitigste Werkzeug
     zum Zentrieren, Anfasen, Ansenken und
     Gravieren. Einsatz auf Bearbeitungszentren
     und CNC-Drehmaschinen

NCAnbohrer09

     d                =  12 mm

Max. Tiefe =   7 mm

WSP            : 11T3CT

     d                  = 16 mm

Max. Tiefe =   7 mm

WSP            : 11T3CT

Einschraub - NC Anbohrer mit allen handelsüblichen Verlängerungen einsetzbar

  NC-Anbohrer : 99616-14 - M8

L = 48 mm    Einschraubgewinde = M8

NCAnbohrer0802

     zum 90° Zentrieren , Anfasen , Ansenken , Gravieren , Drehen

Die Wendeschneidplatten zum :

   NC-Anbohrer : 99616.14-12

   NC-Anbohrer : 99616.14

  Einschraub NC-Anbohrer :  99616-14 - M8

     zum 90° Zentrieren , Anfasen , Ansenken , Gravieren , Drehen

   N9MT11T3CT-NC10

   N9MT11T3CT-NC40

   N9MT11T3CT-NC60

   N9MT11T3CT2T-H-NC40

Feinstkorn VHM-Wendeschneidplatte , K20F-TIALN ,
Eckenradius 0,3 mm
für AL, Al-Legierungen, rostfreier Stahl und NE-Metalle

Feinstkorn VHM-Wendeschneidplatte , P35 -TIN ,
Eckenradius 0,8 mm
für alle ungehärteten Stähle , Gusseisen , universal

Cermet Wendeschneidplatte ,
Eckenradius 0,8 mm
für  gehärtete  Stähle bis HRC55°

# Feinstkorn VHM-Wendeschneidplatte , K20F -TIN ,
# Eckenradius 0,8 mm , 2 Schneiden Wendeschneidplatte
# spezieller Anschliff, besonders geeignet für langspanende
   Werkstoffe, Al , Ti , Ti-Legierungen , niedrig legierte
   Stähle und langspanende rostfreie Stähle

# auch geeignet für leistungsschwache Maschinen und
   mit  extra langen Schäften

NCAnbohrer11

     zum    Zentrierebohren und Drehen

NCAnbohrer15
NCAnbohrer13

Feinstkorn VHM-Wendeschneidplatte , P35 -TIN ,
Eckenradius 0,8 mm
für alle ungehärteten Stähle , Gusseisen , universal
# zwei Schneiden Wendeschneidplatte

NCAnbohrer14

   N9MT11T3PR20-NC40

d = 2,0    D = 5,4     L = 2,7 mm    L1 = 3,3 mm   rechtsschneidend

   N9MT11T3PR25-NC40

d = 2,5    D = 5,9     L = 3,0 mm    L1 = 3,7 mm   rechtsschneidend

   N9MT11T3PR30-NC40

d = 3,15   D = 6,4    L = 3,3 mm   L1 = 4,0 mm  rechtsschneidend

   N9MT11T3PL20-NC40

d = 3,15   D = 6,4    L = 3,3 mm   L1 = 4,0 mm  linksschneidend

     Fertigen von  Radien

Eigenschaften der 2-Schneiden-Radienplatten:
# der Radienmittelpunkt der Wendeschneidplatten ist immer gleich
# wirtschaftliche Lösung:
   mit den Standardhaltern der NC Anbohrer können jetzt auch
   Radien gefertigt werden
# lange Lebensdauer
# geeignet für kleine Werkstücke



die 2-Schneiden-Radienplatten sind einsetzbar mit den Haltern:

   NC-Anbohrer : 99616.14-12

   NC-Anbohrer : 99616.14

Wendeschneidplatten  :

   N9MT11T3RC

# Feinstkorn VHM Wendeschneidplatten, K20F-TIN
   universell einsetzbar für verschieden Materialien
# der Radius ist präzisionsgeschliffen
#  2 Schneiden Wendeschneidplatte

NCAnbohrer16

 Bezeichnung

   Eckenradius

     Einstellwert   X

   Einstellwert  Y

  N9MT11T3RC10-NC40

       1,0

           2,75

           1,5

  N9MT11T3RC15-NC40

       1,5

           3,25

           1,5

  N9MT11T3RC20-NC40

       2,0

           3,75

           1,5

  N9MT11T3RC25-NC40

       2,5

           4,25

           1,5

  N9MT11T3RC30-NC40

       3,0

           4,75

           1,5

       Best.-Nr.

                         Beschreibung

     € /Stck

zzgl. 19% MwSt



 99616-14-12

 NC-Anbohrer    90°    Schaft 12 mm  ohne WSP

     50,00



  99616-14

 NC-Anbohrer     90°   Schaft 16 mm ohne WSP

     50,00



  99616-14-150L

 NC-Anbohrer     90°   Schaft 16 mm ohne WSP   L=150 mm

     91,00.



  99616-14-220L

 NC-Anbohrer     90°   Schaft 16 mm ohne WSP   L=220 mm

   146,00



  99616-14-12-02S

 NC-Anbohrer    90°     Schaft 12 mm  1 WSP NC-40

     69,50



  99616-14-02S

 NC-Anbohrer    90°     Schaft 16 mm  1 WSP NC-40

     69,50



 N9MT11T3CT-NC40

 Wendeschneidplatte für Stahl

     19,50



 N9MT11T3CT-NC10

 Wendeschneidplatte für Aluminium

     19,50



 N9MT11T3CT.-N60

 Wendeschneidplatte für gehärtete Stähle bis 55 HRC

     23,50



 N9MT11T3CT2T-H-NC40

 Wendeschneidplatte für langspanende Materialen

     18,50



N9MT11T3P60-NC40

Wendeschneidplatte 60° : Gravieren und Zentrieren

     30,80



N9MT11T3PR20-NC40

Wendeschneidplatte TIN, 2,00 Zentrierplatte, DIN332 Form R

     29,50



N9MT11T3PR25-NC40

Wendeschneidplatte TIN, 2,50 Zentrierplatte, DIN332 Form R

     29,50



N9MT11T3PR30-NC40

Wendeschneidplatte TIN, 3,15 Zentrierplatte, DIN332 Form R

     29,50



N9MT11T3PL30-NC40

Wendeschneidplatte TIN, 3,15 Zentrierplatte, DIN332 Form R, linksschn.

     29,50











N9MT11T3RC10-NC40

Radius-Wendeschneidplatte TIN, R=1,0 mm , z = 2

     27,90



N9MT11T3RC15-NC40

Radius-Wendeschneidplatte TIN, R=1,5 mm , z = 2

     27,90



N9MT11T3RC20-NC40

Radius-Wendeschneidplatte TIN, R=2,0 mm , z = 2

     27,90



N9MT11T3RC25-NC40

Radius-Wendeschneidplatte TIN, R=2,5 mm , z = 2

     27,90



N9MT11T3RC30-NC40

Radius-Wendeschneidplatte TIN, R=3,0 mm , z = 2

     27,90











N9MT1704RC40-NC2071

Radius-Wendeschneidplatte TIN, R=4,0 mm , z = 2

     46,50



N9MT1704RC50-NC2071

Radius-Wendeschneidplatte TIN, R=5,0 mm , z = 2

     46,50



N9MT1704RC60-NC2071

Radius-Wendeschneidplatte TIN, R=6,0 mm , z = 2

     46,50



zum passenderHalter für N9MT1704RC.... >>>

  Halter mit unterschiedlichen Spitzenwinkeln für  den Einsatz mit den Standard - Wendeschneidplatten

  120 °

Spitzenwinkel

NC-Anbohrer : 99616-20-120-

20-120

  142 °

Spitzenwinkel

NC-Anbohrer : 99616-20-142-

20-142

> ideal zum Zentrieren auf CNC-Drehmaschinen
   und Bearbeitungszentren

     D                =    20 mm

Max. Tiefe =     5 mm

WSP            : 11T3CT

> ideal zum Zentrieren auf CNC-Drehmaschinen
   und Bearbeitungszentren

     D                =    20 mm

Max. Tiefe =     3 mm

WSP            : 11T3CT

       Best.-Nr.

                         Beschreibung

   € /Stck

zzgl. 19% MwSt



  99616-20-120

 NC-Anbohrer   120°  Schaft 20 mm ohne WPL

       60,20



  99616-20-142

 NC-Anbohrer  142°   Schaft 20 mm  ohne WPL

       60,20



 N9MT11T3CT-NC40

 Wendeschneidplatte für Stahl

     19,50



 N9MT11T3CT-NC10

 Wendeschneidplatte für Aluminium

     19,50



 N9MT11T3CT-NC60

 Wendeschneidplatte für gehärtete Stähle bis 55 HRC

     23,50



NC Anbohrer Set
ausr_04

   Erstausrüstungssätze zum günstigeren Preis !
  jeder NC-Anbohrer-Satz einschließlich
  Halter, Spannschraube, Torx-Spannschlüssel
  und 6 Wendeschneidplatten

nur 139,90

Ausgewählte Sätze zum Kennenlernen und Testen:

       Best.-Nr.

                         Beschreibung

   € /Stck

zzgl. 19% MwSt

  € Aktion

zzgl. 19% MwSt

 99616.14-ME6

 Set: NC-Anbohrer  90°  mit 6 Wendeschneidplatten TIN für Stahl

     169,00

   139,90

 99616.14-ME6A

 Set: NC-Anbohrer  90° mit 6 Wendeschneidplatten TIALN  für Alu

     169,00

   139,90

 99616.14-ME6H

 Set: NC-Anbohrer  90° mit 6 Wendeschneidplatten CERMET bis 55 HRC

     159,00

   149,90

     NC-Anbohrer       N9MT1704

N9_22_Halter
N9_22
N9_1704CT

NC2071 : K20F Qualität, TiN beschichtet, allseitig geschliffen
               :  jede Wendeplatte hat 2 Schneiden
               :  geeignet für unlegierte und legierte Stähle

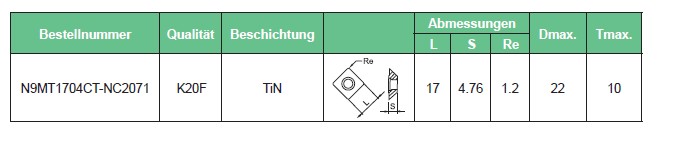

N9_1704CT_TB

Produktgruppe

 Bestell_Code

  Bezeichnung

     € /Stck

zzgl. 19% MwSt





NC-Anbohrer

 99616-22

  Halter ohne Wendeplatte

     125,00





NC-Anbohrer

 99616-22-25-150L

  Halter ohne Wendeplatte

     171,00





NC-Anbohrer

 99616-22-02S

  Halter mit 1 Wendeplatte

     162,80





NC-Anbohrer

 N9MT1704CT-NC2071

  Wendeplatten

     38,20
